产品详情

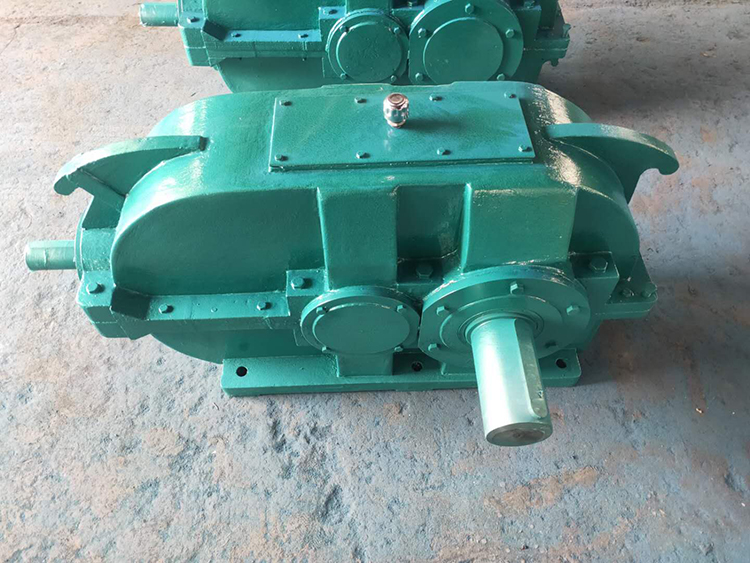

DBY二级传动圆锥圆柱齿轮减速机

 圆锥圆柱齿轮减速机(以下简称减速机)用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械,也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

 型号:

 DBY160、DBY180、DBY200、DBY224、DBY250、DBY280、DBY315、DBY355、DBY400、DBY450、DBY500、DBY560

 速比8、10、11.2、12.5、14


 一、减速机的用途、性能特点和型号标记

 1.1 用途

 圆锥圆柱齿轮减速机(以下简称减速机)用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械,也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

 1.2 性能特点

 承载能力高,噪声低,体积小,重量轻,效率高,使用寿命长。

 1.3 参数范围

 DBY、DBYK、DBZ型减速机各有12种规格,名义中心距为:160,180,200,224,250,280,315,355,400,450,500,560mm每种规格均有5种传动比(8,10,11.2,12.5,14)两种旋向,四种装配型式,分别组成240种减速机。

 DCY、DCYK、DCZ型减速机各有15种规格,名义中心距为:160,180,200,224,250,280,315,355,400,450,500,560,630,710,800mm;每种规格均有11种传动比(16,18,20,22.4,25,28,31.5,35.5,40,45,50)两种旋向,四种装配型式,分别组成660种减速机。

 本减速机系列可以满足TD和DX型带式输送机及其他运输机械的功率要求0.8-6.5m/s带速的工作范围。

 1.4 结构

   减速机的润滑:一般情况下,减速机的齿轮和轴承采用油池飞溅润滑,自然冷却。只有当减速机工作平衡温度超过规定值,或承载功率超过热功率PG1时,方采用加冷却管的油池润滑。

 1.5 型号和标记

 减速机的型号由型式代号,名义中心距a(末级中心距),公称传动比,装配型式代号,输入轴旋转方向代号组成。

 D-带式输送机类组代号,B-二级传动,C-三级传动,Y-硬齿面齿轮,Z-中硬齿面齿轮,K-输出轴为空心轴形式。

 名义中心距:用实际数字表示,单位为mm

 传动比:用公称传动比表示。

 装配型式:用罗马数字I 、II、III、IV表示。

 输入轴的旋转方向:面对输入轴方向看,S为顺时针方向,N为逆时针方向。

 标记示例:

 名义中心距为280mm,公称传动比为10,装配型式为第III种,输入轴为顺时针方向旋转的三级传动减速机的标记为:减速机DBY280-10-III S
